Empat Pilar – Fungsi Manifold Gauge : Peralatan Penting Teknisi AC. Dalam dunia sistem pendingin udara dan pemanasan (HVAC), penggunaan manifold gauge adalah satu-satunya alat yang esensial. Manifold gauge tidak hanya sekadar alat, tetapi juga merupakan elemen integral dalam memastikan kinerja yang optimal dari sistem HVAC. Dalam artikel ini, kita akan menjelajahi secara mendalam fungsi manifold gauge, bagaimana alat ini bekerja, dan mengapa penting untuk pemeliharaan dan pemecahan masalah dalam sistem HVAC.
Manifold Gauge Adalah?
Manifold gauge, sering disebut juga sebagai manifold set, adalah sebuah alat yang sangat penting dalam industri pendingin udara dan pemanasan (HVAC), serta dalam perawatan sistem refrigerasi. Manifold gauge tidak hanya sekadar alat pengukur tekanan udara dalam sebuah ruangan, tetapi juga memiliki beragam fungsi yang sangat vital dalam menjaga dan memelihara kinerja optimal sistem HVAC.
Salah satu fungsi utama manifold gauge adalah untuk mengukur tekanan dalam sistem kompresor. Dengan menggunakan manifold gauge, teknisi HVAC dapat dengan cepat dan akurat menentukan tekanan yang ada dalam sistem, memastikan bahwa tekanan tersebut sesuai dengan spesifikasi yang diperlukan untuk operasi yang aman dan efisien. Hal ini sangat penting untuk mencegah kerusakan pada komponen-komponen sistem dan untuk memastikan kualitas pendinginan atau pemanasan yang optimal.
Selain itu, manifold gauge juga digunakan untuk mendeteksi masalah atau gangguan pada sistem HVAC. Dengan memantau tekanan yang ditampilkan pada manifold gauge, teknisi dapat mengidentifikasi apakah ada kebocoran refrigerant, penyumbatan, atau masalah lainnya yang memengaruhi kinerja sistem. Ini memungkinkan mereka untuk melakukan perbaikan yang diperlukan dengan cepat dan efisien, mengurangi waktu henti sistem dan biaya perbaikan yang tidak perlu.
Manifold gauge juga berperan penting dalam proses pengosongan atau pengisian ulang refrigerant dalam sistem. Dengan menggunakan manifold gauge, teknisi dapat mengontrol aliran refrigerant ke dalam atau keluar dari sistem dengan tepat, memastikan bahwa jumlah refrigerant yang tepat ditambahkan atau dibuang sesuai dengan kebutuhan. Ini membantu menjaga keseimbangan tekanan dan suhu dalam sistem, serta mencegah kerusakan yang disebabkan oleh over atau undercharging refrigerant.
Selain itu, manifold gauge juga dapat digunakan untuk menambahkan minyak pelumas pada mesin. Minyak pelumas sangat penting dalam menjaga kinerja yang optimal dari komponen-komponen mesin, dan manifold gauge memungkinkan teknisi untuk secara akurat mengukur dan mengontrol jumlah minyak pelumas yang ditambahkan ke dalam sistem.
Manifold gauge biasanya dilengkapi dengan dua jenis meter tekanan: compound gauge (biru) dan pressure gauge (merah). Compound gauge digunakan untuk mengukur tekanan vakum atau tekanan rendah, sementara pressure gauge digunakan untuk mengukur tekanan tinggi. Kedua jenis tekanan ini memberikan informasi yang penting bagi teknisi dalam mengevaluasi kesehatan dan kinerja sistem HVAC.
Secara keseluruhan, manifold gauge adalah alat yang sangat penting dan serbaguna dalam industri HVAC. Dengan kemampuannya untuk mengukur tekanan, mendeteksi masalah, mengontrol aliran refrigerant, dan menambahkan minyak pelumas, manifold gauge memainkan peran yang krusial dalam menjaga kinerja optimal sistem pendingin udara dan pemanasan.
Fungsi Manifold Gauge
Secara umum, manifold gauge merupakan sebuah alat yang sangat serbaguna dalam industri HVAC, yang tidak hanya digunakan untuk mengukur dan mengatur tekanan udara dalam ruangan, tetapi juga memiliki beragam fungsi lain yang sangat penting untuk pemeliharaan dan perbaikan sistem pendingin udara dan pemanasan. Beberapa Fungsi Manifold Gauge antara lain:
1. Memeriksa Tekanan pada Sistem dan Kompresor
Manifold gauge digunakan untuk memeriksa tekanan dalam sistem HVAC dan pada kompresor. Dengan mengukur tekanan yang ada, teknisi dapat memastikan bahwa sistem beroperasi pada tekanan yang sesuai dengan spesifikasi yang diperlukan untuk kinerja yang optimal.
2. Mengidentifikasi Masalah atau Gangguan pada Sistem AC
Salah satu fungsi kunci manifold gauge adalah untuk membantu teknisi dalam mengidentifikasi masalah atau gangguan yang mungkin terjadi pada sistem pendingin udara. Dengan memonitor tekanan yang ditampilkan pada manifold gauge, teknisi dapat menemukan kebocoran refrigerant, penyumbatan, atau masalah lain yang memengaruhi kinerja sistem.
3. Menunjukkan Vakum
Manifold gauge juga dapat digunakan untuk menunjukkan keberadaan vakum dalam sistem. Hal ini penting dalam proses pengosongan atau pengisian ulang refrigerant, karena vakum yang tepat diperlukan untuk memastikan bahwa sistem terbebas dari udara dan kelembaban yang dapat mengganggu kinerja refrigerant.
4. Mengosongkan atau Mengisi Refrigerant (Freon)
Manifold gauge memungkinkan teknisi untuk mengosongkan atau mengisi ulang refrigerant dalam sistem HVAC dengan tepat. Dengan mengontrol aliran refrigerant melalui manifold gauge, teknisi dapat memastikan bahwa jumlah refrigerant yang tepat ditambahkan atau dibuang dari sistem sesuai dengan kebutuhan.
5. Menambah Minyak Pelumas Mesin
Manifold gauge juga dapat digunakan untuk menambahkan minyak pelumas pada mesin. Minyak pelumas sangat penting untuk menjaga kinerja optimal dari komponen-komponen mesin dalam sistem HVAC, dan manifold gauge memungkinkan teknisi untuk mengukur dan mengontrol jumlah minyak pelumas yang ditambahkan ke dalam sistem.

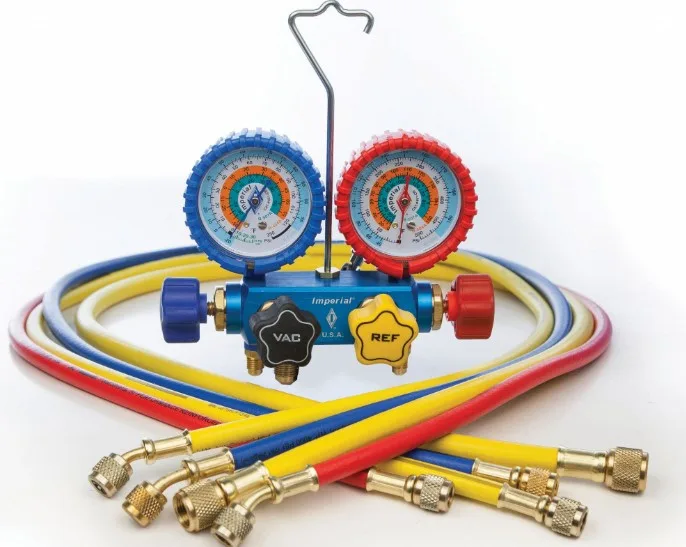

Konstruksi manifold AC biasanya terdiri dari meter tekanan dan meter ganda, dua keran yang digabungkan, dan tiga selang yang berbeda warna, yaitu merah, biru, dan kuning. Ketiga selang ini berfungsi untuk menghubungkan manifold gauge dengan sistem HVAC, dengan masing-masing warna selang menunjukkan fungsi yang berbeda. Konstruksi ini dilengkapi dengan katup manual atau hand valve pada setiap sisinya, yang memudahkan teknisi dalam membuka, menutup, dan mengatur aliran udara dan refrigerant dalam sistem. Selain itu, selang-selang ini dibuat dari karet berkualitas tinggi yang fleksibel dan tahan lama, sehingga dapat menangani tekanan dan suhu yang ekstrem tanpa mudah rusak.
Manifold Memiliki Dua Sisi
Manifold memang memiliki dua sisi yang berbeda dengan warna yang membedakan, yakni sisi merah dan sisi biru. Namun, masing-masing sisi memiliki fungsi dan penggunaan yang spesifik dalam pengukuran tekanan udara pada sistem HVAC. Setelah memahami Fungsi Manifold Gauge, nah berikutnya adalah penjelasan lebih lanjut tentang kedua sisi manifold:
1. High Pressure Gauge (Sisi Merah)
Sisi merah pada manifold AC adalah tempat terdapatnya high pressure gauge. High pressure gauge ini digunakan untuk mengukur tekanan udara yang bertekanan tinggi dalam sistem HVAC. Pressure gauge pada sisi merah ini biasanya terhubung dengan discharge service valve, yang terletak setelah kondensor dalam siklus pendinginan udara. Discharge service valve memungkinkan teknisi untuk mengukur tekanan pada jalur yang keluar dari kompresor. Pengukuran tekanan pada sisi merah ini memberikan informasi yang penting tentang kondisi tekanan udara setelah proses pemampatan oleh kompresor dan sebelum refrigerant dipompa ke kondensor.
2. Low Pressure Gauge (Sisi Biru)
Sisi biru pada manifold AC adalah tempat low pressure gauge terletak. Low pressure gauge ini berfungsi untuk mengukur tekanan udara yang bertekanan rendah dalam sistem HVAC. Seringkali, pressure gauge pada sisi biru ini terhubung dengan suction service valve, yang biasanya terletak di jalur masuk evaporator. Suction service valve memungkinkan teknisi untuk mengukur tekanan pada jalur yang masuk ke kompresor. Pengukuran tekanan pada sisi biru ini memberikan informasi yang penting tentang kondisi tekanan udara sebelum proses pemampatan oleh kompresor dan setelah refrigerant telah mengalami penguapan dalam evaporator.
Penutup
Dengan teknologi dan fungsi yang dimilikinya, manifold gauge telah menjadi salah satu alat yang tak tergantikan dalam industri teknik pendingin. Dengan pemahaman yang baik tentang penggunaannya, teknisi dapat memastikan sistem pendingin beroperasi dengan baik, meningkatkan efisiensi energi, dan memperpanjang umur peralatan. Dengan demikian, penting bagi setiap profesional dalam industri ini untuk memahami dan menguasai fungsi manifold gauge secara menyeluruh.
Itu saja pembahasan secara lengkap mengenai Fungsi Manifold Gauge, yang bisa empatpilar.com uraiakan. Semoga bermanfaat
