Empat Pilar – Pengertian Roda Gigi : Fungsi dan Contohnya Secara Lengkap. Pengertian roda gigi mengacu pada komponen mekanis yang berbentuk cakram bergerigi, yang digunakan dalam berbagai mesin dan mekanisme untuk mentransfer gerakan dan torsi antara dua poros atau sumbu yang berdekatan.
Roda gigi memainkan peran krusial dalam menjaga kinerja optimal suatu sistem mekanis. Dalam artikel ini, kita akan mengupas tuntas tentang pengertian roda gigi, fungsi-fungsinya yang penting, serta memberikan beberapa contoh konkretnya.
Pengertian Roda Gigi
Gigi pada roda gigi merupakan komponen pada mesin berputar yang berfungsi untuk mengalirkan tenaga. Gigi-gigi ini saling bersentuhan dengan gigi pada roda gigi lainnya. Ketika dua atau lebih roda gigi bersentuhan dan bekerja bersama, hal ini dikenal sebagai transmisi roda gigi, yang menghasilkan manfaat mekanis melalui perbandingan jumlah gigi. Roda gigi mampu mengubah kecepatan putaran, torsi, serta arah dari tenaga yang diterapkan. Penting untuk dicatat bahwa tidak semua roda gigi terhubung satu sama lain; ada kasus di mana roda gigi berpasangan dengan pinion yang terlibat dalam gaya translasi, bukan rotasi.
Prinsip transmisi roda gigi serupa dengan transmisi sabuk dan puli. Keunggulan transmisi roda gigi melawan sabuk dan puli adalah kemampuan gigi untuk mencegah selip dan mentransmisikan tenaga dengan lebih efisien. Namun, roda gigi tidak bisa mengalirkan tenaga sejauh sistem transmisi roda dan puli, kecuali melalui penggunaan beberapa roda gigi dalam sistemnya.
Ketika dua roda gigi dengan jumlah gigi yang berbeda digabungkan, keuntungan mekanis dapat diperoleh, baik dalam bentuk kecepatan putaran maupun torsi. Hal ini dapat dihitung menggunakan persamaan sederhana. Roda gigi dengan lebih banyak gigi berkontribusi pada pengurangan kecepatan putaran sambil meningkatkan torsi.
Perbandingan yang tepat berdasarkan jumlah gigi adalah keunggulan khas dari roda gigi, yang membedakannya dari mekanisme transmisi lain seperti sabuk dan puli. Mesin presisi seperti jam tangan mengambil manfaat besar dari perbandingan putaran yang akurat ini. Dalam situasi di mana sumber tenaga dan beban berdekatan, roda gigi memiliki keunggulan karena bisa didesain dalam ukuran yang lebih kecil. Namun, penting untuk diingat bahwa kelemahan roda gigi terletak pada biaya produksi yang lebih tinggi dan kebutuhan akan pelumasan, yang dapat meningkatkan biaya operasional.
Fungsi Utama Roda Gigi
Roda gigi adalah salah satu elemen mesin yang penting dalam mentransfer tenaga dari satu komponen ke komponen lain. Berikut penjelasan lebih lanjut mengenai fungsi dan karakteristik roda gigi:
- Transmisi Tenaga:
Seperti yang telah disebutkan, roda gigi berfungsi untuk mentransfer tenaga. Ia memungkinkan tenaga dari motor pembakaran dalam atau motor listrik untuk diteruskan ke peralatan atau mesin lain yang memerlukannya. - Konversi Kecepatan:
Roda gigi tidak hanya mentransmisikan tenaga, tetapi juga dapat digunakan untuk mengubah kecepatan. Sebagai contoh, roda gigi besar yang digerakkan oleh roda gigi kecil akan berputar lebih lambat namun dengan torsi yang lebih besar. Sebaliknya, roda gigi kecil yang digerakkan oleh roda gigi besar akan berputar lebih cepat dengan torsi yang lebih kecil. - Perubahan Arah Putaran:
Selain mentransfer tenaga, roda gigi juga dapat mengubah arah putaran. Misalnya, dua roda gigi yang bersebelahan akan berputar ke arah yang berlawanan. - Kompak dan Efisien:
Dalam aplikasi tertentu, penggunaan roda gigi dapat dianggap lebih efisien dan kompak dibandingkan dengan alternatif lain seperti belt atau rantai, khususnya ketika operasi dilakukan pada kecepatan tinggi.
Karakteristik Roda Gigi Primitif
Roda gigi primitif, sebagaimana digambarkan, adalah tipe roda gigi dengan desain sederhana. Ia memiliki beberapa karakteristik:
- Bentuk Sederhana: Seperti namanya, roda gigi primitif memiliki desain yang sederhana, biasanya dengan gigi atau pasak yang berukuran sama.
- Rasio Kecepatan Tidak Konstan: Salah satu kelemahan dari roda gigi primitif adalah ketidakmampuannya untuk memberikan rasio kecepatan yang konstan. Ini berarti kecepatan output bisa berfluktuasi tergantung pada posisi gigi.
- Bunyi dan Getaran: Roda gigi primitif cenderung menghasilkan bunyi berisik dan getaran, terutama saat beroperasi pada kecepatan tinggi. Hal ini dapat mengurangi efisiensi operasi dan menyebabkan ketidaknyamanan bagi pengguna.
Dalam desain mesin dan peralatan, pemilihan tipe roda gigi yang tepat sangat penting agar dapat memaksimalkan efisiensi dan kinerja sambil meminimalkan gangguan dan masalah potensial.
Jenis dan Fungsi Roda Gigi
Belasan jenis komponen ini dan berbagai fungsinya harus dipahami dengan baik, terutama jika Anda sedang mengerjakan proyek yang melibatkan komponen yang satu ini.
1. Gear Spur (Spur Gear)
Gear spur, yang juga disebut sebagai gear lurus, memiliki profil gigi berbentuk lurus dengan sumbu yang aksial. Pasangannya adalah gear lurus lain yang disebut pinion. Komponen ini bertugas utama untuk mentransfer kekuatan atau rotasi dari poros yang sejajar serta menghadapi beban atau gaya yang tinggi. Beberapa aplikasi dari gear ini meliputi gearbox pada mobil, penggerak katup pada mesin motor, dan sebagainya.
2. Gear Helix (Helical Gear)
Gear helix, atau yang sering dikenal sebagai roda gigi helix, memiliki profil gigi yang membentuk sudut terhadap sumbu aksialnya. Fungsi utamanya adalah mentransfer kekuatan atau rotasi antara dua poros yang membentuk sudut, namun tetap berada pada dua bidang yang sejajar. Sudut yang terbentuk oleh poros bergantung pada sudut helix dari masing-masing gear. Sebagai contoh, jika sudut helix gear pertama 60° ke arah kanan dan gear kedua 20° ke arah kiri, maka sudut antar poros adalah 40°.
3. Gear Helix Ganda (Double Helical Gear)
Gear ini juga dikenal dengan sebutan roda gigi helix ganda. Diciptakan dengan tujuan untuk mengatasi masalah gaya aksial yang ada pada gear helix. Profil giginya berbentuk V, seakan-akan merupakan kombinasi dari dua helical gear. Oleh karena bentuk profilnya, gaya aksial yang muncul seolah-olah hilang. Proses pembuatan gear helix ganda tentunya lebih kompleks dibandingkan dengan pembuatan gear helix biasa.
4. Gear Rack
Gigi rak, yang juga sering disebut sebagai gigi rak atau rak gigi. Komponen ini sebenarnya merupakan pasangan antara gigi lurus dan rak yang juga memiliki gigi-gigi lurus.
Fungsi utama dari jenis gigi ini adalah untuk mengubah gerakan putar dari roda gigi menjadi gerakan linier pada sebuah rak. Profilnya dapat berbentuk heliks atau lurus.
Profil gigi pada jenis ini biasanya disesuaikan agar cocok dengan gigi yang digunakan. Namun, walaupun profilnya dapat berubah, fungsi utama dari gigi ini tetap tidak akan berubah.
5. Bevel Gear
Juga dikenal dengan sebutan gigi payung lurus, komponen ini memiliki bentuk menyerupai kerucut atau payung. Fungsi utamanya adalah untuk mentransmisikan gaya atau putaran antara lebih dari satu poros.
Kedua poros tersebut harus saling berpotongan di suatu titik. Pitch yang dimiliki oleh jenis gigi ini berbentuk kerucut. Pemotongan gigi dilakukan sepanjang putaran dari kerucut tersebut.
Gigi payung lurus memiliki profil gigi yang juga lurus. Komponen ini tidak memiliki beban aksial.

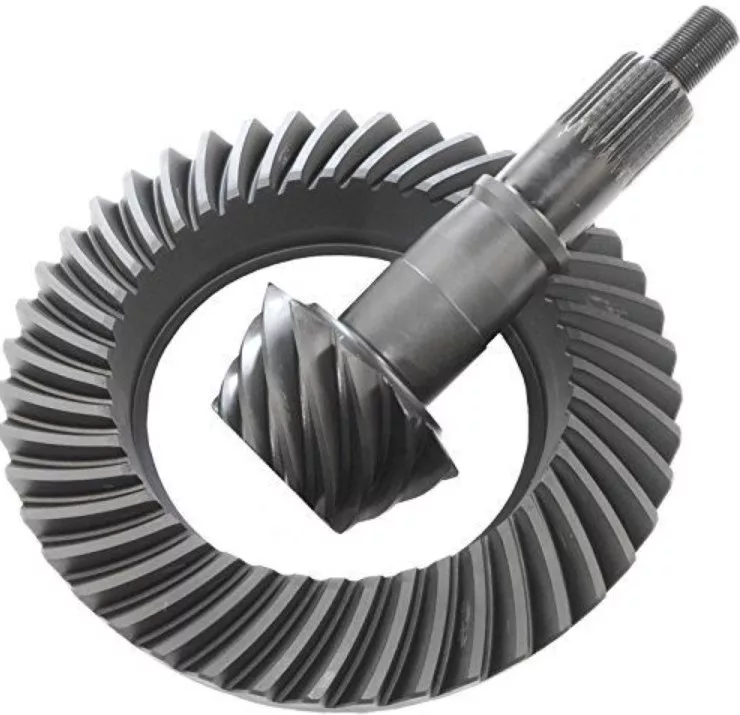

6. Spiral Bevel Gear
Disebut juga sebagai gigi payung spiral, jenis roda gigi ini memiliki profil gigi yang dilengkapi dengan jalur kurva. Gigi jenis ini memiliki rasio yang lebih tinggi dibandingkan dengan gigi lurus.
Akibatnya, roda gigi ini menjadi lebih kuat dan efisien dengan getaran yang lebih rendah serta tingkat kebisingan yang lebih rendah pula. Namun, pembuatan jenis gigi ini cukup rumit.
Kompleksitas dalam pembuatan ini disebabkan oleh bentuk gigi yang melengkung yang menghasilkan gaya dorong aksial.
7. Mitre Gear
Juga dikenal sebagai roda gigi mitra, merupakan gigi payung dengan pasangan yang memiliki rasio 1:1. Ini berarti kedua gigi tersebut memiliki ukuran yang sama persis.
Jenis gigi ini digunakan untuk mengubah arah transmisi tanpa mengubah kecepatan. Profil gigi ini dapat berbentuk heliks atau lurus.
Biasanya, posisi poros kedua gigi mitra membentuk sudut 90°. Namun, ada juga yang menciptakan sudut lain, dan gigi tersebut dikenal sebagai gigi mitra sudut.
8. Crown Gear
Juga dikenal sebagai roda gigi mahkota. Gigi ini termasuk dalam kategori gigi koni dengan profil gigi yang sejajar dan tidak bersudut terhadap sumbu.
Bentuk gigi ini menyerupai mahkota. Gigi mahkota hanya dapat dipasangkan dengan akurat menggunakan gigi koni atau gigi lurus.
9. Screw Gear
Roda gigi berikutnya merupakan pasangan untuk gigi heliks yang memiliki sudut putaran sebesar 45° di poros yang tidak sejajar serta tidak berpotongan.
Kontak giginya hanya berupa satu titik dan daya dukungnya terhadap beban termasuk rendah. Jenis komponen ini tidak cocok digunakan untuk transmisi dengan daya besar.
Jika Anda menggunakan jenis ini, perhatikan pelumasannya karena gesekan antara gigi dapat mengikis permukaan dari gigi ini.
Istilah Dalam Roda Gigi
Terdapat beberapa istilah penting dalam dunia roda gigi yang perlu dipahami:
- Frekuensi Putaran
Frekuensi putaran mengukur seberapa sering roda gigi berputar dalam satu satuan waktu. Ini biasanya diukur dalam Rotasi Per Menit (RPM), yang menunjukkan berapa banyak putaran yang terjadi dalam waktu satu menit. - Frekuensi Angular
Frekuensi angular diukur dalam radian per detik. Hubungannya dengan RPM adalah 1 RPM = pi/30 rad/detik. Dalam satu putaran penuh (360 derajat), terdapat nilai 2 pi radian. - Jumlah Gigi
Jumlah gigi mengacu pada banyaknya gigi yang terdapat pada roda gigi. Pada roda gigi cacing, jumlah gigi ini juga dapat disebut sebagai “nomor thread” dari roda gigi cacing. - Aksis
Aksis merupakan sumbu imajiner yang melalui pusat perputaran roda gigi. Ini adalah garis yang menjadi acuan untuk mengukur rotasi roda gigi. - Pitch
Pitch adalah jarak atau ruang di antara dua gigi berurutan pada roda gigi. Ini adalah ukuran penting yang berhubungan dengan seberapa rapat gigi-gigi tersebut ditempatkan. - Sudut Heliks
Sudut heliks adalah sudut antara garis tangen pada heliks roda gigi dan aksis rotasi roda gigi. Pada roda gigi spur, sudut heliksnya adalah nol, yang berarti gigi-gigi tersebut berada dalam satu bidang datar. Pada roda gigi cacing, sudut heliks mendekati 90 derajat, menunjukkan bahwa heliksnya lebih mirip dengan spiral.
Dengan memahami istilah-istilah ini, kita dapat lebih mudah menggambarkan, merancang, dan menganalisis sistem roda gigi dengan lebih baik.
Penutup
Dalam ulasan kita kali ini, kita telah memahami lebih dalam mengenai pengertian roda gigi, fungsi utamanya dalam berbagai mesin, serta contoh penerapannya dalam kehidupan sehari-hari. Roda gigi tidak hanya merupakan komponen mesin sederhana, tetapi menjadi simbol inovasi dan perkembangan teknologi. Melalui pemahaman dasar ini, kita semakin menghargai keberadaan dan peranannya dalam memudahkan aktivitas manusia. Semoga informasi ini menambah wawasan kita semua mengenai dunia teknik dan inovasi. Kata Pencarian TerpopulerRoda gigi kecurut digunakan untuk mentrasmisikan gerak antara poros yang tidak paralel umumnya sudut poros satu dan lainnya adalah…
