Empat Pilar – Persamaan IC Vertikal LA78141 : yang Mudah Ditemukan. Jika Kalian sedang memperbaiki televisi, mungkin Kalian pernah mendengar tentang IC Vertikal LA78141. Ini adalah chip penting dalam televisi yang mengatur gambar vertikal pada layar. Dalam artikel ini, kita akan membahas persamaan IC Vertikal LA78141 secara mendalam. Kalian akan mempelajari apa itu IC Vertikal LA78141, cara kerjanya, masalah yang sering terjadi, dan cara memperbaiki masalah tersebut.
Apa itu IC Vertikal LA78141?
IC Vertikal LA78141 adalah chip yang terdapat pada papan sirkuit televisi. Fungsi utamanya adalah untuk mengontrol gambar vertikal pada layar televisi. Dalam televisi modern, gambar vertikal dibentuk oleh balok elektron yang dipancarkan dari tabung sinar katode (CRT). IC Vertikal LA78141 mengontrol posisi balok ini pada layar, sehingga gambar terlihat stabil dan tidak berkedip.
Keterangan Persamaan IC Vertikal LA78141
IC Vertikal LA78141 adalah IC defleksi vertikal untuk TV dan CRT yang dapat menghasilkan kualitas gambar yang tinggi. IC ini mengolah sinyal dari sistem kontrol bus dan berfungsi sebagai pengatur tampilan pada perangkat televisi. Dengan bentuk gelombang gigi gergaji, IC ini dapat menggerakkan kuk defleksi secara langsung melalui pemrosesan sinyal sistem kontrol bus. Sistem bus ini dapat mengontrol skema defleksi vertikal pada TV berwarna dengan mudah. Anda dapat menghubungkan IC LA78141 ke IC sinyal sistem kontrol bus seri LA769XX atau LA768X dari Sanyo untuk mengatur tampilan pada TV.
Deskripsi IC Vertikal LA78141
- Nomor Bagian : LA78141-E < LA78141
- Fungsi : Penggerak Vertikal, Pemompaan, Output Vertikal.
- Aplikasi : output tampilan TV dengan disokong dengan bus
- Pabrikan : Semi konduktor Sanyo.
- Paket : Plastik yang berseri TO-220-7H
Tabel Data Persamaan IC Vertikal LA78141
Memahami persamaan Integrated Circuit (IC) sangatlah penting dalam proses perbaikan atau service perangkat elektronika, termasuk pada perangkat televisi. Hampir semua model TV saat ini menggunakan komponen IC, termasuk pada bagian blok vertikal yang dikenal dengan nama IC vertikal seri LA78141.
Berikut adalah beberapa persamaan IC vertikal LA78141 yang dapat digunakan dalam proses perbaikan perangkat elektronik:
| Persamaan IC | Kemampuan Arus Listrik |
|---|---|
| IC TDA 8178 | 2 Ampere |
| IC TDA 8172 | 2,5 Ampere |
| IC STV 9326 | 2,5 Ampere |
| IC STV 9379 | 2,6 Ampere |
| IC STV 8172 | 2,5 Ampere |
| IC LA 78045 | 2,2 Ampere |
8 List Persamaan IC Vertikal LA78141 dengan yang Lainnya
Mengganti IC LA78141 dengan persamaan IC Vertikal LA78141 lain merupakan solusi terbaik sebagai pengganti IC asli. Berikut beberapa persamaan IC Vertikal LA78141 yang sepadan atau bahkan lebih bagus.
IC TDA 8172 > 2.5 ampere. IC TDA 8178 > 2 ampere. IC LA 78045 > 2.2 ampere. IC STV 9326 > 2.5 ampere. IC STV 8172 > 2.5 ampere. IC STV 9379 > 2.6 ampere.
Secara lebih rinci persamaan IC Vertikal LA78141 dijelaskan sebagai berikut:

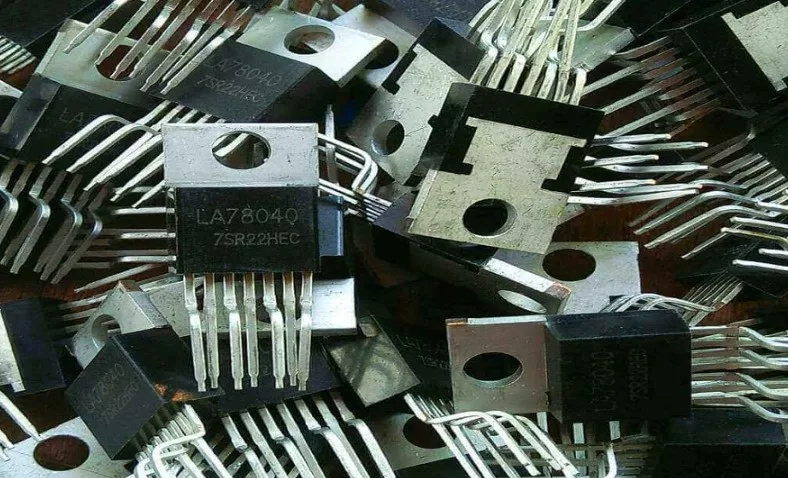

1. Persamaan IC LA 78141 dan LA78040
Terdapat persamaan IC Vertikal LA78040 dan IC Vertikal tipe LA78141 yang diwakili oleh persamaan an15524. Persamaan IC LA78141 dan LA78040 mencakup GND, Output, Output Stage, Non-Inverting Input, Inverting Input, VCC 24v, dan Pump Up Output.
2. Persamaan IC Vertikal dengan Seri STV9302B
Untuk mempertimbangkan persamaan IC Vertikal, dapat diperhatikan persamaan IC Vertikal seri STV9302B. Beberapa persamaan yang dimiliki oleh STV9302B dan LA78141 adalah Inverting Input, VCC, Flyback Generator, GND, Output, Output Stage, dan Supply Non-Inverting Input.
3. Persamaan IC Vertikal LA78045
Beberapa persamaan IC Vertikal yang dimiliki oleh LA78045 dan LA78141 antara lain Inventing Input, VCC, Pulp Up Out, GND, Vert Output, Output Stage, dan VCC Non-Inverting Input.
4. Persamaan IC Vertikal AN5522
Persamaan IC Vertikal AN5522 meliputi Inverting Input, VCC, Flyback Generator, GND, Output, Output Stage, dan Supply Non-Inverting Input.
5. Persamaan IC Vertikal STV 9325
Beberapa persamaan yang dimiliki oleh IC Vertikal STV 9325 antara lain: Inverting Input, VCC, Flyback Generator, GND, Output, Output Stage, dan Supply Non-Inverting Input.
6. Persamaan dengan Seri STV9379F
Terdapat persamaan IC tipe LA78141 dengan STV9379F, mencakup Inverting Input, VCC, Flyback Supply Max 100v, GND, Output, Output Stage, dan Supply Non-Inverting Input.
7. Persamaan dengan TA8427K > TA8403K
Persamaan lainnya terdapat dalam seri TA8427K > TA8403K, yaitu: GND, Vertical Output, Pump Up, Power Supply Input, dan Phase Compensation.
8. Persamaan dengan Seri AN5534
Beberapa persamaan yang terdapat dalam seri AN5534 meliputi: VCC 1, Vertical Pulse Input / Trigger, In Vertical Amplitude Control / Ramp Generator, 50/60hz Sw Changeover, Saw Tooth Wave Generator, AC/DC Feedback Input, VCC 2, Pulse Amplification / Pump Up, GND, Vertical Output, Power Supply, dan Vertical Output atau Output Stage VCC Oscillator.
Deskripsi IC Vertikal LA78141
Tidak hanya mengetahui persamaan IC saja yang penting, namun juga memahami karakteristik dari IC vertikal LA78141 agar Anda dapat memilih tipe IC yang lebih optimal sebagai pengganti. Oleh karena itu, kami juga menyediakan informasi detail mengenai deskripsi dan keterangan dari Integrated Circuit (IC) vertikal tipe LA78141 untuk mesin TV.
Keterangan
IC LA78141 digunakan untuk mengatur defleksi vertikal pada layar TV dan CRT dengan kualitas gambar yang tinggi. IC ini juga dapat mendukung penggunaan IC pemrosesan sinyal sistem kontrol bus. Bentuk gelombang gigi gergaji pada IC pemrosesan sinyal sistem kontrol bus dapat langsung menggerakkan kumparan defleksi, termasuk komponen DC. Sistem defleksi vertikal pada TV berwarna dapat disesuaikan melalui sistem bus dengan menghubungkan IC LA78141 ke IC pemroses sinyal sistem kontrol bus seri Sanyo LA768X atau LA769XX.
Deskripsi
- Nomor Bagian : LA78141, LA78141-E
- Fungsi : Output Vertikal, Penggerak Vertikal, Pemompaan
- Paket : Jenis Plastik TO-220-7H
- Aplikasi : Output Vertikal Tampilan TV yang Didukung Bus
- Pabrikan : Semikonduktor Sanyo
Data Pin IC LA78141
Sama seperti IC pada umumnya, selain harus mengetahui datasheet untuk memperjelas detail spesifikasi. Juga bisa digunakan untuk mengetahui detail Pin Out atau urutan kaki dan fungsi kaki pada IC. Berikut adalah data Pin IC LA78141 yang bisa kalian pelajari.
| Nomor Kaki IC | Data Pin |
|---|---|
| Kaki 1 | Inventing Input |
| Kaki 2 | Vcc (tegangan) |
| Kaki 3 | Pulp Up Out |
| Kaki 4 | Gnd (Ground) |
| Kaki 5 | Ber Output |
| Kaki 6 | Output Stage Vcc |
| Kaki 7 | Non Inventing Input |

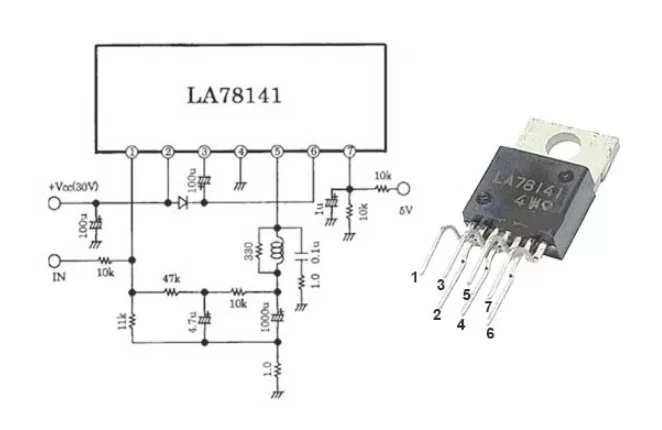

Skema ic 78141
Gambar rangkaian vertikal yang menggunakan IC LA78141 ditampilkan di bawah ini. Pada sirkuit vertikal yang menggunakan sistem tegangan simetris, pin 6 IC vertikal digunakan sebagai input tegangan Vcc negatif.
Sirkuit vertikal tegangan simetris biasanya digunakan pada TV merk Polytron, dimana pada Vcc 2 IC LA78141 diberi tegangan -16V.

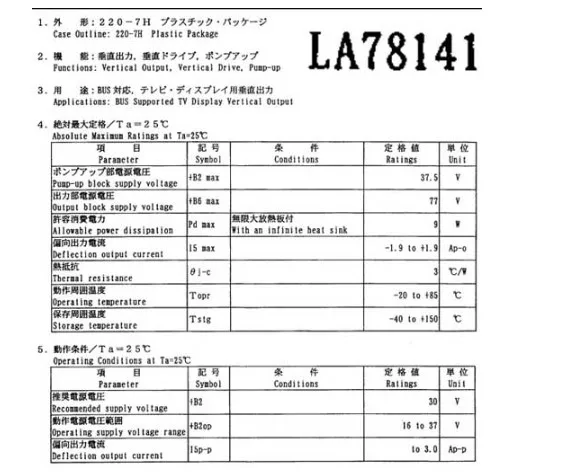

Datasheet IC Vertikal LA78141
Selain persamaan IC, penting juga untuk memperhatikan datasheet agar pemasangan IC vertikal dapat dilakukan dengan tepat dan tidak merusak komponen lain yang berdekatan. Oleh karena itu, sangat dianjurkan untuk memahami datasheet IC vertikal LA78141 sebelum melakukan penggantian IC dengan seri persamaan yang sesuai. Data pin out dan diagram blok datasheet dari IC vertikal seri LA78141 perlu diperhatikan agar proses pemasangan IC dapat dilakukan dengan benar dan tepat.

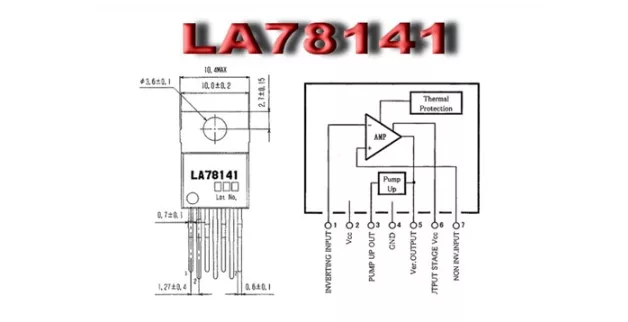

Diagram Blok IC Vertikal LA78141
Peringkat maksimum mutlak (Ta = 25°C)
- Tegangan suplai blok pompa : +B2 max = 37,5 V
- Tegangan suplai blok keluaran : +B6 max = 77 V
- Disipasi daya yang diijinkan : pd max = 9 W
Skema Pin Out LA78141
Adapun untuk skema data pin kaki IC vertikal LA78141 yaitu sebagai berikut ini.
| Kaki 1 | Masukan Invertin |
|---|---|
| Kaki 2 | VCC |
| Kaki 3 | Pompa keluar |
| Kaki 4 | Gnd |
| Kaki 5 | Ver.Out |
| Kaki 6 | Tahap Keluaran VCC |
| Kaki 7 | Non Inv.Input Multimedia Lain-lain – IC Output Vertikal |
Di sejumlah mesin TV, biasanya ada yang menggunakan power supply VCC simetris dan juga ada yang menggunakan power supply tunggal. Apabila menggunakan power supply simetris biasanya tegangan di pin Ground IC akan mendapat tegangan negatif.
Artikel terkait :
- √ Data Persamaan Pin Flyback : (Semua Merk) Lengkap !!
- Ciri Ciri IC Memory TV Rusak : (Semua Merk TV)
Penutup
Secara keseluruhan, memahami persamaan IC vertikal LA78141 dan datasheet yang terkait sangat penting dalam penggantian IC pada mesin TV.
Dengan mengetahui persamaan dan karakteristik dari IC tersebut, Kalian dapat memilih tipe IC yang lebih optimal dan mencegah kerusakan pada komponen lain yang terhubung dengan IC vertikal.
Penting juga untuk memahami datasheet dan diagram blok IC vertikal LA78141 sebelum melakukan pemasangan IC agar proses penggantian dapat dilakukan dengan tepat dan benar.
Dengan memahami hal-hal tersebut, penggantian IC Vertikal LA78141 dapat dilakukan dengan sukses dan perangkat televisi dapat berfungsi dengan baik kembali. Kata Pencarian Terpopuleric vertikal stv 9326 ampere,la 78141,persamaan ic vertical stv9325
